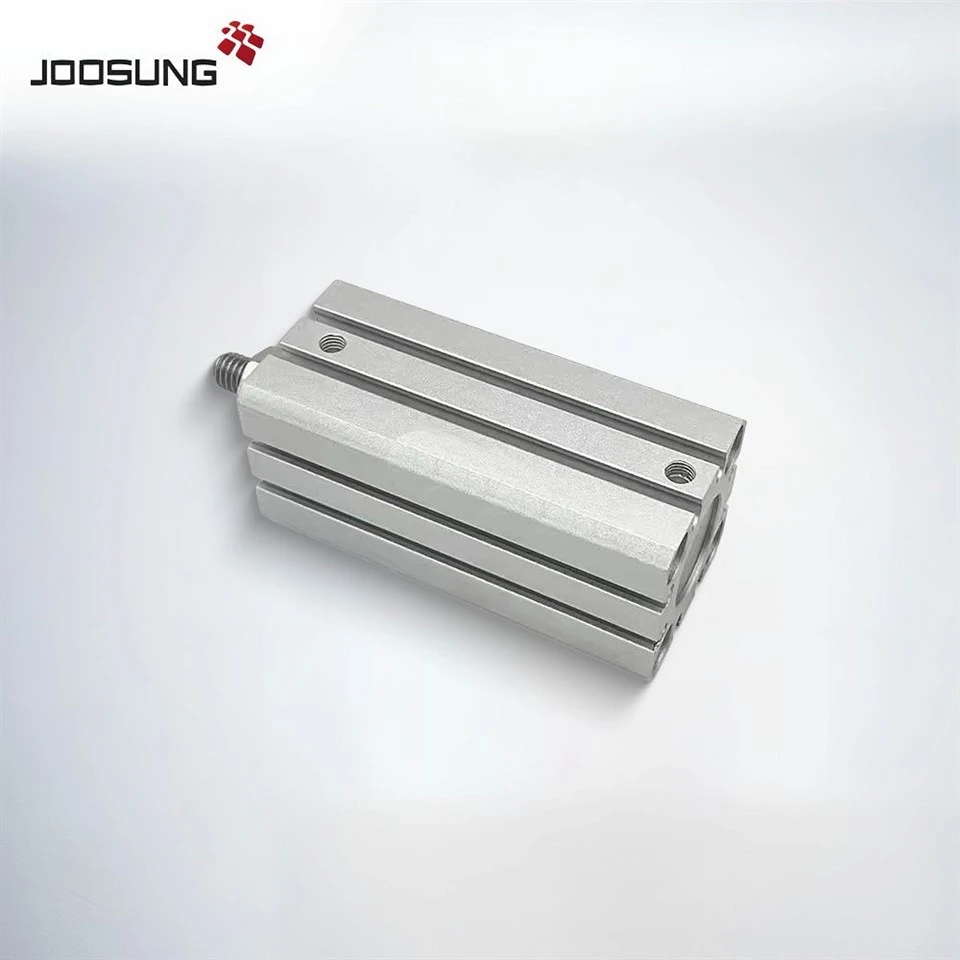

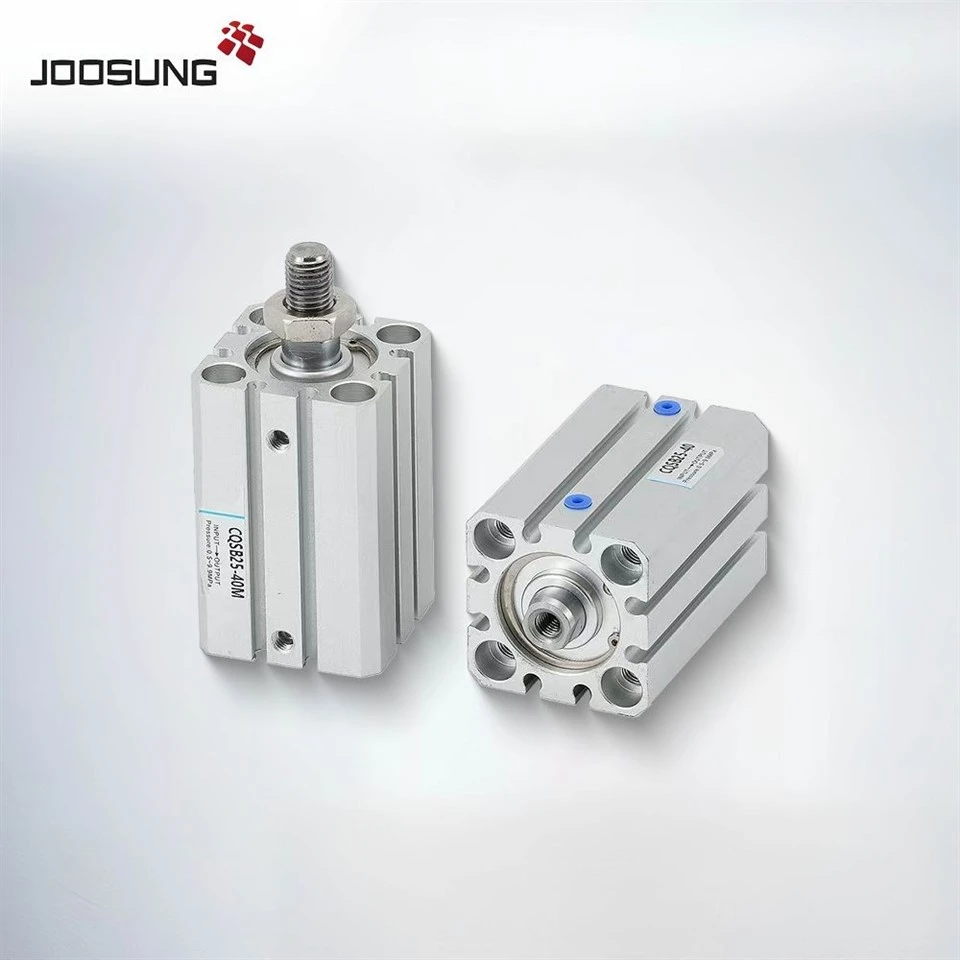

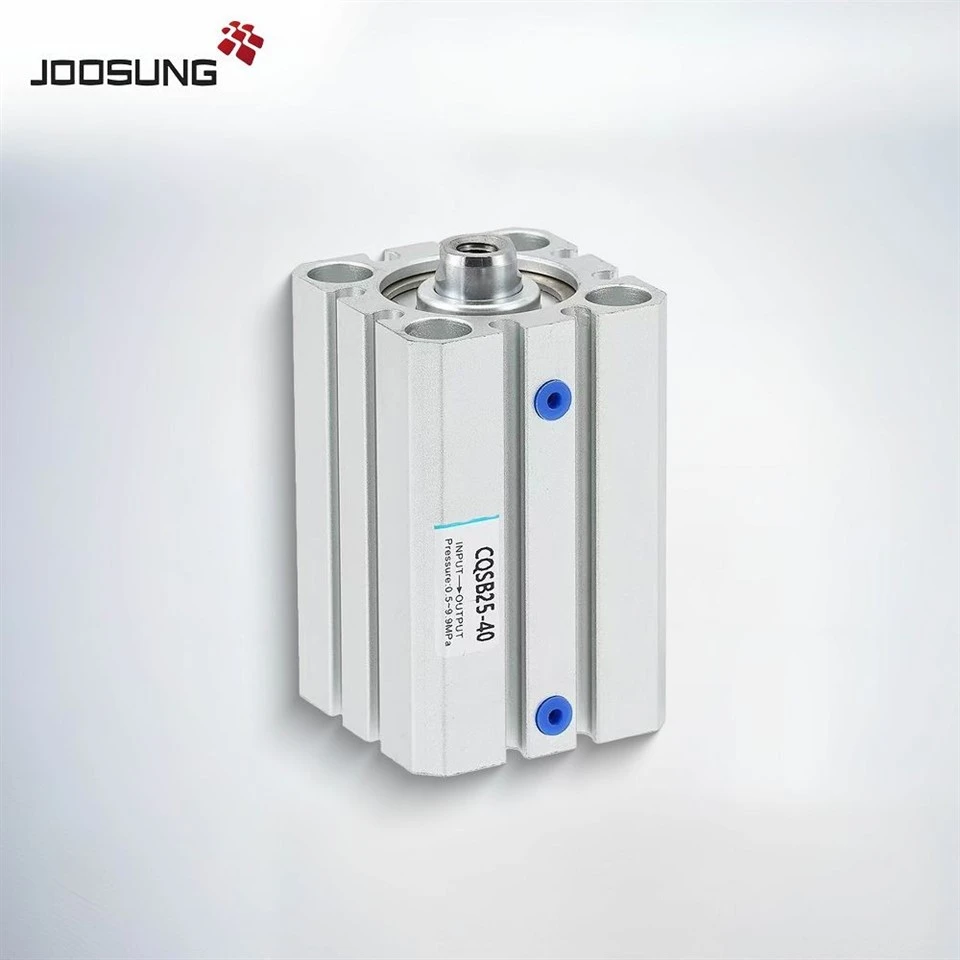

TenKompaktný pneumatický valec série CQSBje navrhnutý pre modernú automatizáciu, ktorá si vyžaduje znížený priestor bez obetovania výkonu. PostavenýNormy ISO 15552/CQS, Valce CQSB sú vybavené atenké telo, hliníkový hliníkaŠtyri drážky automatického spínača, umožnenie plynulého montáže magnetického senzora v akejkoľvek orientácii. Veľkosti vrtu sa pohybujú od 6 mm do 125 mm, mŕtvica do 50 mm (prispôsobiteľné) a prevádzkový tlak do 1 MPa.
Ľahký, ale robustný, CQSB poskytuje hladký dvojitý pohyb s konzistentnou opakovateľnosťou, vďaka čomu je ideálny preRobotické uchopovacie jednotky, Pick and Place Systems, Balenie strojovakompaktné lineárne ovládače vo výrobe elektroniky .
|
Ako objednať pneumatický valec série CQSB |
|||||||
|
Cqs |
B |
20 |
30 |
D |
M |
||
|
CDQ: magnet |
Montáž |
Veľkosť |
Zdvih |
Akcia |
Možnosť |
||
|
Štandardná mŕtvica |
Dlhá mŕtvica |
D: Dvojité konanie |
Štandardná mŕtvica |
Dlhá mŕtvica |
|||
|
B: cez diera |
12 |
5 10 15 |
35 40 45 50 75 100 125 150 175 200 |
NIL: štandard |
C: S gumovou niťou na konci nárazníka |
||
|
L: Typ nohy |
16 |
C: Guma |
|||||
|
LC: Kompaktný typ nohy |
20 |
5 10 15 20 25 30 35 40 45 50 |
75 100 125 150 175 200 |
M: Mužské vlákno tyče |
|||
|
F: Typ príruby na strane tyče |
F: Šéf na konci hlavy |
CM: s gumovým nárazníkom koncovou závitom |
|||||
|
G: Typ príruby na strane hlavy |
25 |
75 100 125 150 175 200 250 300 |
|||||
|
D: Dvojitý typ Clevis |
|||||||
Potrebujete valcový priestor na úspory pre prísne návrhy automatizácie?
NášKompaktné valce série CQSBKombinujte kompatibilitu ISO, dĺžku ultra krátkeho korenia, flexibilitu pripravenú na senzora a prispôsobenie úplného otvoru/zdvihu.
Kontaktujte nás teraz pre údaje Listy, CAD modely a hromadné ponuky.
|
Špecifikácie |
|||||
|
Veľkosť otvoru (mm) |
12 |
16 |
20 |
25 |
|
|
Akcia |
Dvojito pôsobenie, jediná tyč |
||||
|
Tekutý |
Vysielať |
||||
|
Mazanie |
Nevyžaduje sa (ne-lub) |
||||
|
Nátlak |
1,5 MPA |
||||
|
Maximálny prevádzkový tlak |
1,0 MPa |
||||
|
Minimálny prevádzkový tlak |
0,07 MPa |
0,05 MPa |
|||
|
Teplota okolitého a tekutiny |
Bez automatického prepínača: -10 až 70 stupňov (bez zmrazenia) |
||||
|
S automatickým prepínačom: -10 až 60 ° C (bez zmrazenia) |
|||||
|
Vankúš |
Žiadny, gumový nárazník* |
||||
|
Koncová vlákno |
Ženská vlákno |
||||
|
Tolerancia dĺžky mŕtvice |
Štandardný mŕtvica: +1 stupňový dlhý zdvih: +14* |
||||
|
Piest |
50 až 500 mm/s |
||||
|
Prípustná kinetická energia (J) |
Štandardný typ |
0.022 |
0.038 |
0.055 |
0.09 |
|
S nárazníkom Rubbe |
0.043 |
0.075 |
0.11 |
0.18 |
|
|
Model |
Dostupné modely |
|
Séria CQSB12 |
CQSB12-5D, CQSB12-10D, CQSB12-15D, CQSB12-20D, CQSB12-25D, CQSB12-30D, CQSB12-35D, CQSB12-40D, CQSB12-45D. CQSB12-60D |
|
Séria CQSB16 |
CQSB16-5D, CQSB16-10D, CQSB16-15D, CQSB16-20D, CQSB16-25D, CQSB16-30D, CQSB16-35D, CQSB16-40D, CQSB16-45D, CQSB16-35D, CQSB16-40D, CQSB16-60D |
|
Séria CQSB20 |
CQSB20-5D, CQSB20-10D, CQSB20-15D, CQSB20-20D, CQSB20-25D, CQSB20-30D, CQSB20-35D, CQSB20-40D, CQSB20-45D, CQSB20-50D. |
|
Séria CQSB25 |
CQSB25-5D, CQSB25-10D, CQSB25-15D, CQSB25-20D, CQSB25-25D, CQSB25-30D, CQSB25-35D, CQSB25-40D, CQSB25-45D, CQSB25-50D, CQSB25-40D. CQSB25-60D |
|
Model |
Dostupné modely |
|
Séria CDQSB12 |

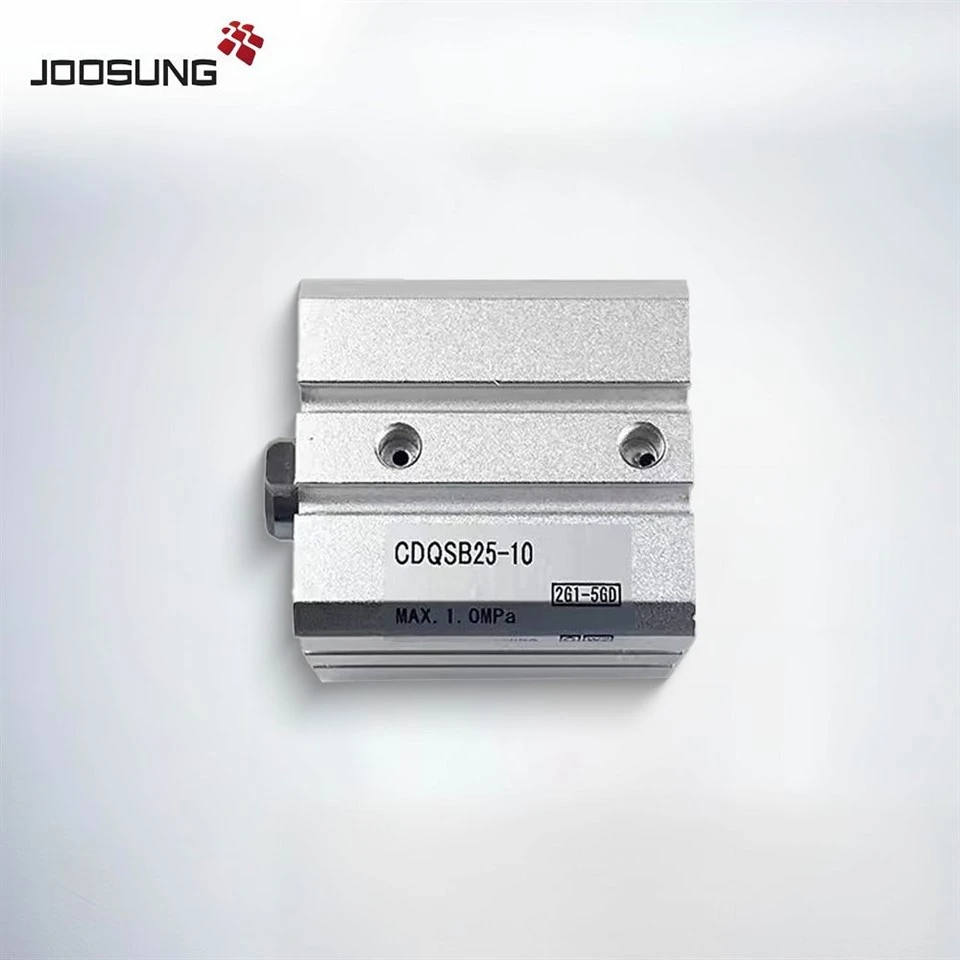

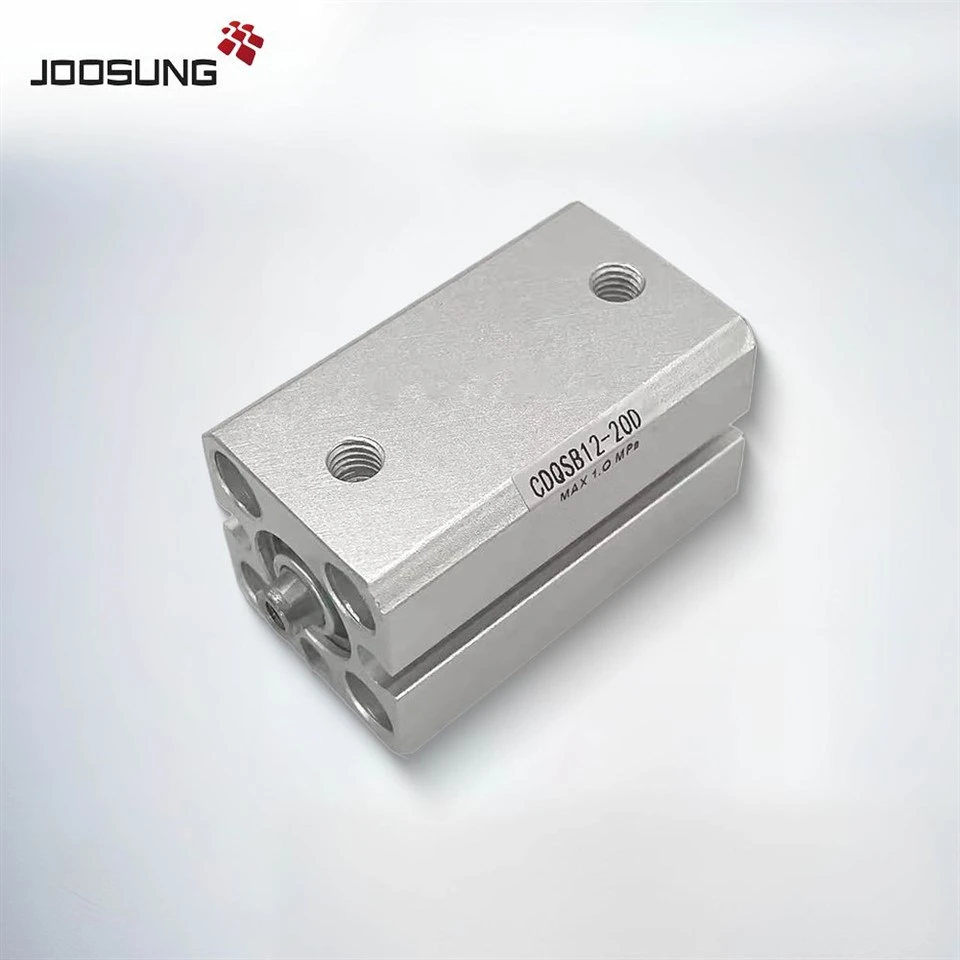

CDQSB12-5D, CDQSB12-10D, CDQSB12-15D, CDQSB12-20D, CDQSB12-25D, CDQSB12-30D, CDQSB12-35D, CDQSB12-40D, CDQSB12-45D, CDQSB12-50D, CDQSB12-40D CDQSB12-60D |
|
Séria CDQSB16 |
CDQSB16-5D, CDQSB16-10D, CDQSB16-15D, CDQSB16-20D, CDQSB16-25D, CDQSB16-30D, CDQSB16-35D, CDQSB16-40D, CDQSB16-45D CDQSB16-60D |
|
Séria CDQSB20 |
CDQSB20-5D, CDQSB20-10D, CDQSB20-15D, CDQSB20-20D, CDQSB20-25D, CDQSB20-30D, CDQSB20-35D, CDQSB20-40D, CDQSB20-45D, CDQSB20-50D, CDQSB20-55D, CDQSB20-60D. |
